Skåpen

Här följer en bildsamling som visar olika delar utav våra skåp- och kabelmärkningar. Den visar även fastsättningen utav de i skåpen uppkommande slangarna samt vilken nivå leca-kulorna skall fyllas till.

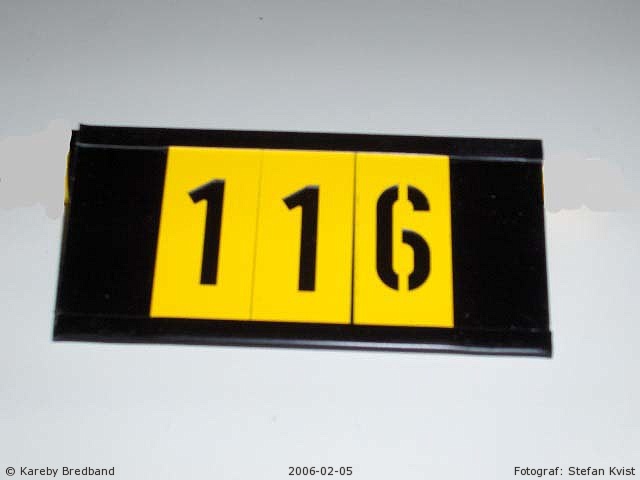

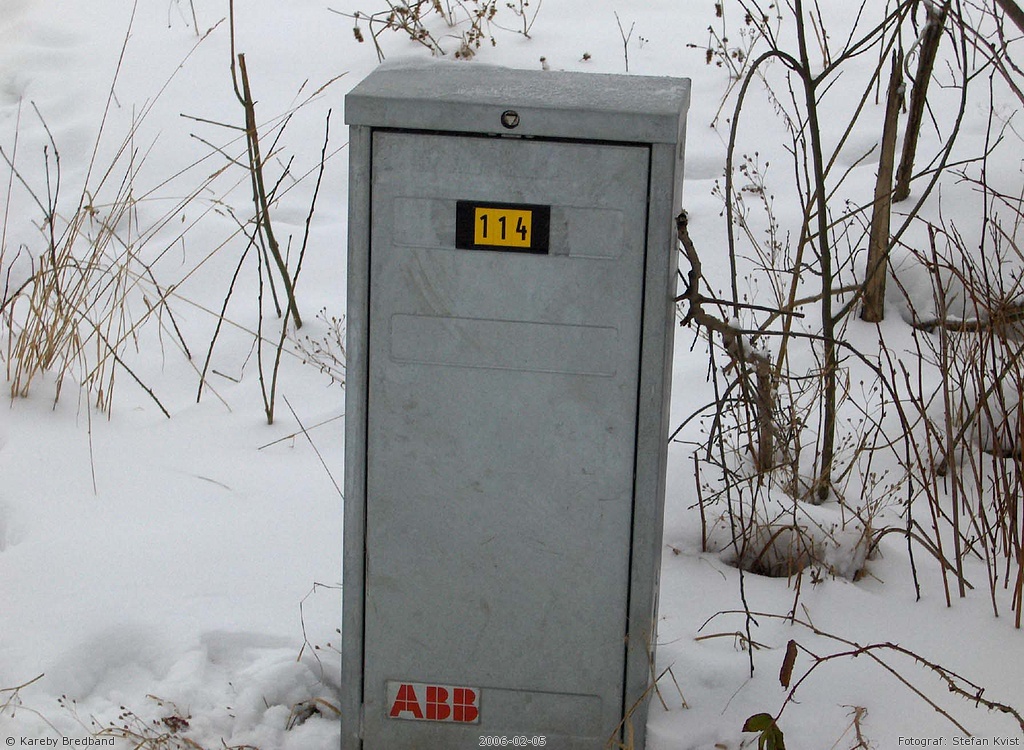

Så här sitter skåpsskylten monterad på utsidan av skåpen

Kabelmärkningsskyltar i närbild. Som ni ser finns skyltarna i olika storlekar ifall ett behov av en längre skylt skulle dyka upp. Lägg också märke till hur fint sifforna "låses fast" när man har satt ditt buntbanden. Enkelt och finurligt.

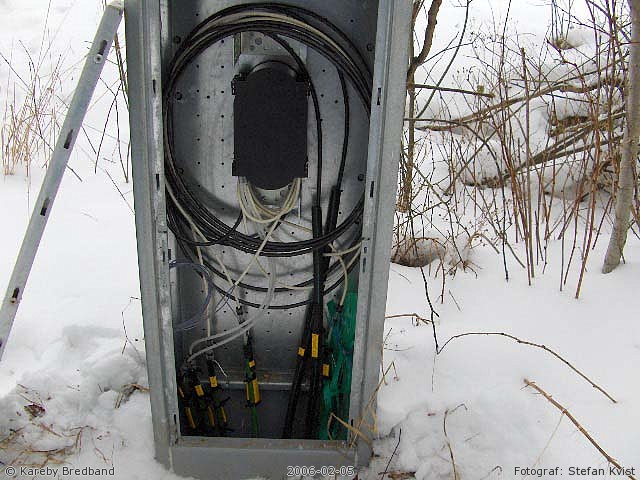

Med öppen dörr ser man den gamla typen av skåpinsats överst och kabel och tubmärkning i underkant. I botten på skåpet sitter en skena där man fäster slangar och tuber med fästen.


Här ser man hur partexmärkningarna sitter monterade på tuber och slangar. Till vänster är tub T3 som är en tub som går vidare till en annan kopplingspunkt (ej fastighet) till höger kabel K18 och K19 samt längst till höger en fastighetstub T0461.

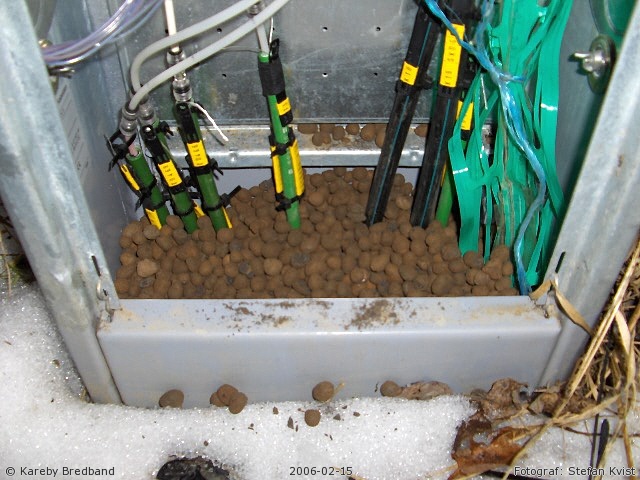

Lecan på plats, nivån skall vara max 5 cm under framkant. Det skall gå åt c:a 15 liter leca per skåp. Om det är för lite återfyllt innan man fyller på med lecan kan man behöva fylla upp med ex 0-18 först.

En beskrivande bild som jag hämtat ifrån Partex hemsida.
